ZCQ自吸式磁力离心泵
流量：3～50立方/小时 扬程：12～50米 功率：0.37～15KW 材质：不锈钢 使用温度：≤80℃
ZCQ自吸式磁力离心泵是根据用户要求在CQ型磁力驱动泵的基础上吸取国外新技术，并经过本单位工程技术人员反复研究试验成功的新产品。采用磁传动原理与混式结构，与普通离心泵相比，能够体现自吸，便于远程集中控制，实行自动化操作，故应用 ，尤其是对于那些泵的安装位置高于液面的场合，自吸式磁力泵即可。
该泵既有CQ型磁力泵全密封、无泄漏 点。又集自吸于一身，不需底阀和引灌水，自吸高度4米，可 用于石油、化工、制药、电镀、印染、食品、科研等单位，抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套， 别是易漏、易燃、易爆液体的抽送。

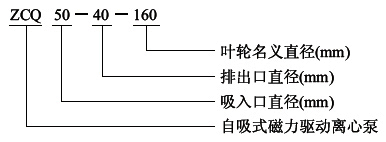

型号意义
型号意义
自吸式磁力泵型号意义 />
ZCQ型外形结构图
|
型号 |
口径 |
扬程 （m3/h） |
流量 （l/min） |
电机功率 （kw） |
转速 （r/min） |
电压 （v） |
自吸性能 （m3/分） |
|
|
进口 |
出口 |
|||||||
|
ZCQ20-12-110 |
20 |
12 |
12 |
3 |
0.37 |
2900 |
380 |
4 |
|
ZCQ25-20-115 |
25 |
20 |
15 |
5.4 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-115 |
32 |
25 |
15 |
4.8 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-145 |
32 |
25 |
25 |
4.8 |
1.1 |
2900 |
380 |
4 |
|
ZCQ40-32-132 |
40 |
32 |
20 |
10.8 |
2.2 |
2900 |
380 |
4 |
|
ZCQ40-32-160 |
40 |
32 |
32 |
12 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-145 |
50 |
40 |
25 |
14.4 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-160 |
50 |
40 |
32 |
13.2 |
4 |
2900 |
380 |
4 |
|
ZCQ50-32-200 |
50 |
32 |
50 |
7.8 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-145 |
65 |
50 |
25 |
16.8 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-160 |
65 |
50 |
32 |
27 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-125 |
80 |
65 |
20 |
50 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-160 |
80 |
65 |
32 |
50 |
15 |
2900 |
380 |
4 |
|
ZCQ80-50-200 |
80 |
50 |
50 |
50 |
18.5 |
2900 |
380 |
4 |
|
ZCQ100-80-160 |
100 |
80 |
32 |
100 |
22 |
2900 |
380 |
4 |
|
ZCQ100-65-200 |
100 |
65 |
50 |
100 |
30 |
2900 |
380 |
4 |
ZCQ自吸式磁力离心泵性能参数

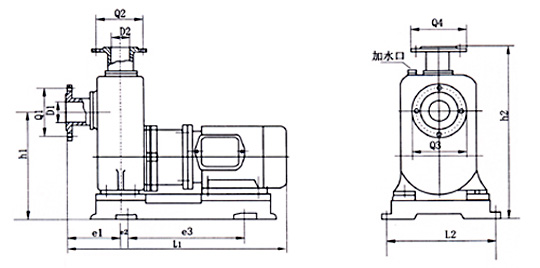

 自吸式磁力泵结构示意图 />
 |
自吸式磁力泵结构示意图 />
| 型号 | D1 | D2 | Q1 | Q2 | Q3 | Q4 | h1 | h2 | e1 | e2 | e3 | L1 | L2 |
| ZCQ20-12-100 | 20 | 12 | 65 | 55 | 90 | 80 | 230 | 320 | 90 | 0 | 212 | 400 | 300 |
| ZCQ25-20-115 | 25 | 20 | 75 | 65 | 100 | 90 | 245 | 340 | 102 | 7 | 285 | 520 | 250 |
| ZCQ32-25-115 | 32 | 25 | 90 | 75 | 120 | 100 | 245 | 340 | 102 | 7 | 285 | 520 | 250 |
| ZCQ32-25-145 | 32 | 25 | 90 | 75 | 120 | 100 | 270 | 370 | 102 | 7 | 285 | 520 | 250 |
| ZCQ40-32-132 | 40 | 32 | 100 | 90 | 130 | 120 | 270 | 375 | 100 | 25 | 350 | 610 | 270 |
| ZCQ50-32-160 | 40 | 32 | 100 | 90 | 130 | 120 | 300 | 400 | 104 | 50 | 310 | 680 | 330 |
| ZCQ50-40-145 | 50 | 40 | 110 | 100 | 140 | 130 | 300 | 400 | 104 | 40 | 310 | 680 | 330 |
| ZCQ65-50-145 | 65 | 50 | 130 | 110 | 160 | 140 | 310 | 425 | 105 | 47 | 357 | 760 | 351 |
| ZCQ65-50-160 | 65 | 50 | 130 | 110 | 160 | 140 | 337 | 467 | 115 | 115 | 357 | 870 | 351 |
